詳細情報 |
|||
| モデルNO: | EDM450H | 数値制御: | CNC/MNC |
|---|---|---|---|
| 性能の分類: | 経済的なCNCの工作機械 | 条件: | 新しい |
| 輸送パッケージ: | 木製ケース | 仕様: | 1650年 1980年 2300年 |
| 商標: | トスン | 原産地: | スズー |
| Hsコード: | 8456301090 | 供給の能力: | 1000PCS/Year |
| 販売後サービス: | そうだ | 保証: | 1 年 |
| 適用する: | メタル | プロセス使用法: | CNCの工作機械の金属形成 |
| 動き方法: | 線形制御 | 制御方法: | 開ループ制御 |
| カスタマイズ: | 利用可能 カスタマイズされた要求 | ||
製品の説明
EDMは,EDMダイシンキングマシンとしても知られる.EDM加工の核心は,主に寸法精度,プロファイル精度,表面品質の要件に反映されています.先進的な加工技術を採用することで高精度模具部品のEDM処理を成功裏に完了することができます. マイクロコネクタ,ICプラスチックシール,携帯電話,CDボックスなど.
特徴:
1) 当社製のCNCEDM型ダイシンキングマシンは,高精度,高表面仕上げ,高速,安定した動作,少数の失敗の特徴を持っています.
2) 固い構造の高強度鋳鉄床で作られています.
3) この機械には鏡処理機能とZ軸NC処理機能があります.
4) 複雑な模具空洞と模具の曲った表面,精密機械部品,あらゆる種類の電導材料の加工に適しています.
| 違う 違う | 記述 | ユニット | 仕様 |
| 1 | モデル | EDM450H | |
| 2 | 作業台の大きさ (L×W) /mm | mm | 700×400 |
| 3 | 3軸移動 (X×Y×Z) | mm | 400×300×300 |
4 |
作業タンクの内面寸法 | mm | 1120×700×450 |
5 |
電極間の距離 | mm | 320〜620 |
| 6 | 最大電極重量 | 体重 | 80 |
| 7 | 作業部品の最大重量 | 体重 | 1500 |
| 8 | 最大作業電流 | A について | 50 |
| 9 | 最大処理速度 | mm3/分 | ≥500 |
| 10 | 表面の荒さ |
μm
|
ラ≤0.2 |
| 11 | 最低電極磨損率 | % | 0.1 |
| 12 | 位置付け精度 | mm | 0.012 |
| 13 | 繰り返し位置付けの精度 | mm | 0.006 |
| 14 | 挿入する | 直線,弧,螺旋線,竹の穴 | |
| 15 | シャフト補償 | 誤り補償 逆反応補償 | |
| 16 | 制御軸の最大数 |
3軸制御システム | |
| 17 | 軸の解像度 | μm | 0.4 |
| 18 | 最小駆動装置 | μm | 1 |

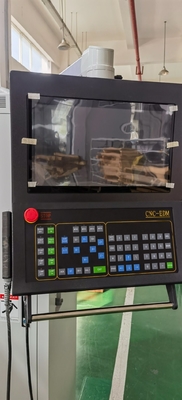

| 19 | ディスプレイシステム | 15``LCD-TFT | |
| 20 | リモコンボックス (手動ボックス) | 標準点移動 (多段階切換) と補助A0-A3 | |
| 21 | 電源 | AC 380V 3P 50HZ | |
| 22 | 機械の外側の寸法 | mm | 1650*1980*2300 年 |
| 23 | 機械の重量 | 体重 | 2300 |
