詳細情報 |
|||
| モデルNO: | VM540 | フライスの構造: | インテグラル |
|---|---|---|---|
| コントロールモード: | CNC | オートマティックグレード: | オートマティック |
| 精度: | 高精度 | 条件: | 新しい |
| 輸送パッケージ: | 木製ケース | 仕様: | 2650×2100×2500ミリメートル |
| 商標: | トスン | 原産地: | 中国 |
| Hsコード: | 8457101000 | 供給の能力: | 1000PCS/Year |
| 販売後サービス: | オンライン ビデオ サポート | 保証: | 1 年 |
| タイプ: | 仕事台のフライス盤 | 対象: | 道具 |
| 構造: | ベッドのタイプ | フライスのタイプ: | 縦のフライス |
| カスタマイズ: | 利用可能 カスタマイズされた要求 | ||
製品の説明

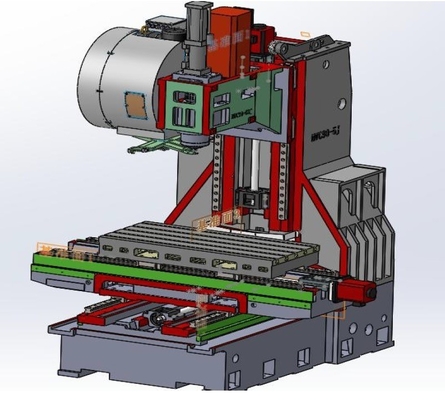

- 機械ツールのベース,柱,スピンドルボックス,クロススライド,および作業台は,すべて高強度失われた泡鋳造技術で作られています.基本部品の高い安定性を確保する鋳造構造は,より合理的な幾何構造を作るために,機械ツール動力学分析と有限要素分析を受けています.補強肋骨と適切なマッチングは,基本的な部品の高い硬さを保証します.
- 台湾のKENTURNの高硬さ高精度スピンドルを使用します
- 高精度で高強度な 台湾製のボールスクリューを使います
- X,Y,Z軸は台湾45mmのローラー線形レールを使用し,スライドは広げて拡大します.ローラー重用線形レールは,高速速度と高精度のための顧客の要求を満たすだけでなく,切断能力が高く 寿命も長くなっています
- 機械は,ガイドレールとスクリューを効果的に保護し,使用期間を延長するために密閉されたガイドレールの保護カバーを装備しています.
- 機械は,強いチップ切断中に振動がないように三次元の完全な保護装置を装備しています.
- 日本製のFanuc CNC操作システムを使用し,絶対的なサーボモーターと組み合わせて,高い安定性,高速性,滑らかな表面,高精度を保証します.
- 二重ポンプ自動潤滑システム: ガイドレールの潤滑は,オイル注入による容量分泌器を使用して,ガイドレールに必要なオイルを定期的に量的に供給します.潤滑油の廃棄物の削減水タンクには,環境汚染を防ぐために,油水分離器が装備されています.
- 高精度のピッチ補償.同時に,高度なボールバーは,円や曲線表面を処理する際に精度を最適化するために使用されます.
| ポイント | ユニット | 記述 | |
| スピンドル | スピンドルユニット | BT2 化学薬品 | |
| スピード | r/min | 50~8000 | |
| スピンドル末面と作業台 | mm | 120-520 | |
| スピンドルの中心から列 | mm | 460 | |
| 作業台 | 作業台のサイズ | mm | 760×400 |
| Tスロット番号,幅,間隔 | mm | 5×18×80 | |
| マックス 荷重 | 体重 | 300 | |
| ガイドレール | ガイドレールの種類 | X,Y,Z軸のローラー線形ガイド | |
| X,Y,Z軸のガイドレールの幅 | mm | 35/35/35 | |
| ローラーガイドスクリュー | X軸 | mm | φ40×12 |
| Y軸 | mm | φ40×12 | |
| Z軸 | mm | φ40×12 | |
| 旅行 | X軸 | mm | 600 |
| Y軸 | mm | 400 | |
| Z軸 | mm | 400 | |
| 高速移動速度 | X軸 | m/min | 24 |
| Y軸 | m/min | 24 | |
| Z軸 | m/min | 22 | |
| 切断速度 | m/min | 1〜8000 | |
| 制御システム | フヌック | ||
| サーボモーター | スピンドルモーター | KW | 5.5 |
| X軸,Y軸のサーボモーター | βis8/3000 | ||
| Z軸のサーボモーター | BIS12/3000 | ||
| X,Y,Z 軸の位置付け精度 | mm | 300/±0.005 | |
| X,Y,Z軸の繰り返し精度 | mm | 300/±0.003 | |
| 空気圧 | MPa | 0.6-08 | |
| 機械の重量 | 体重 | 4600 | |
| 機械のサイズ(L×W×H) | mm | 2650×2100×2500mm | |
装置の配置
| 違う 違う | 名前 | 違う 違う | 名前 |
| 1 | スピンドル式気圧式ローズブルース | 8 | Z方向のステンレス鋼カバー |
| 2 | 手持ちの空気銃 | 9 | 固定ボルトとパッド |
| 3 | 自動潤滑システム | 10 | 冷却水ポンプ270W |
| 4 | LED警告灯 | 11 | 固いタップ |
| 5 | 電気箱の防塵装置 | 12 | RS-232 インターフェースと USB 機能 |
| 6 | 24V 作業灯 | 13 | 電源配送箱の安全ロック |
| 7 | XYガイドレールのステンレス鋼ガード |
部品メーカー
| ポイント | 量 | 製造者 |
| 制御システム | 1セット | フヌック |
| スピンドルサーボモーター | 1セット | フヌック |
| スピンドルドライバー | 1セット | フヌック |
| X,Y,Z軸のサーボモーター | 1個セット | フヌック |
| X,Y,Z軸のドライバー | 1個セット | フヌック |
| X,Y,Z軸のスクリューベアリング | 1個セット | 日本NSK |
| X,Y,Z軸のボールスクロールφ40×12 | 1個セット | 台湾 |
| X,Y,Z軸のローラーレール 35mm | 1個セット | 台湾 |
| 鍵のナッツ | 1セット | 台湾 |
| スピンドルユニット BT40-120mm | 1セット | 台湾 |
| 主な気圧部品 | 1セット | 台湾 |
| 主な電気部品 | 1セット | ドイツ |
| 自動潤滑システム | 1セット | ヘルグ |
| シンクロンポリーとシンクロンベルト | 1セット | 台湾 |
| 切断流体ポンプ | 1セット | チャン州 |
| 電動キャビネットスイッチ | 1セット | トンフェイ |
| 4.5Tのシリンダー | 1pc | グーディング |
| 電子ハンドホイール | 1pc | 上海 |
| 操作パネル | 1pc | 上海 |
