詳細情報 |
|||
| モデルNO: | SWE53SL | 精度: | 高精度 |
|---|---|---|---|
| 条件: | 新しい | 輸送パッケージ: | 木製ケース |
| 仕様: | 2200*2650*2200MM/2800KG | 商標: | トスン |
| 原産地: | スズー | Hsコード: | 8456301090 |
| 供給の能力: | 1000PCS/Year | 販売後サービス: | そうだ |
| 保証: | 1 年 | タイプ: | ワイヤー切断 |
| 適用する: | 金属産業,汎用産業,ステンレス鉄鋼,電気産業,航空産業,軽工業 | 処理方法: | スパークワーク |
| オートマティックグレード: | オートマティック | カスタマイズ: | 利用可能 カスタマイズされた要求 |
製品の説明

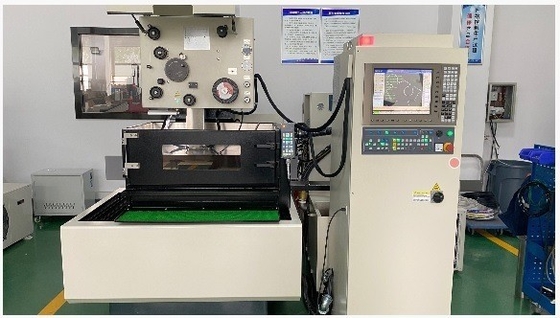

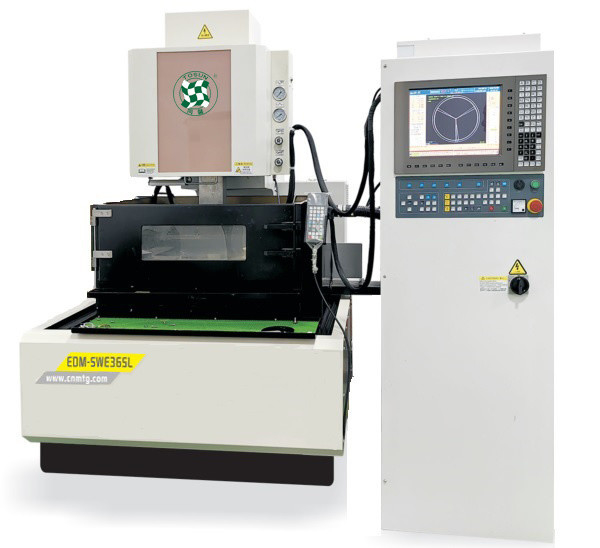

1SWE53SL 低速銅線切断機 a日本製STK技術とC型高硬度設計を用い,高硬度および熱バランス特性を得るため,高強度主構造鋳物と組み合わせます.機械の超高い加工安定性と精度を保証する.
2日本製の線形モーターを使います 接触式で摩擦式で運動エネルギー変換がないため,スクリュー駆動では比類のない優れた性能をもたらします.高速移動,迅速な応答,振動のない位置付け,位置付け精度が高い,背面の隙間がないため,スクリューの交換は必要ありません.想像もつかない高精度切削と 長期的に低コストの加工を実現する.
3自動スレッド機能 自動スレッドと組み合わせた効率的に作業時間を短縮し,水や空気の支援を必要とせず,断線点に直接スレッドすることができます.切断厚さが高くても (100mm) 自動スレッドで成功率は90%を超えることができます (成功率は厚さの増加に比例して減少します).スタートスレッドリングの穴は0でなければなりません線直径より0.05mm大きい

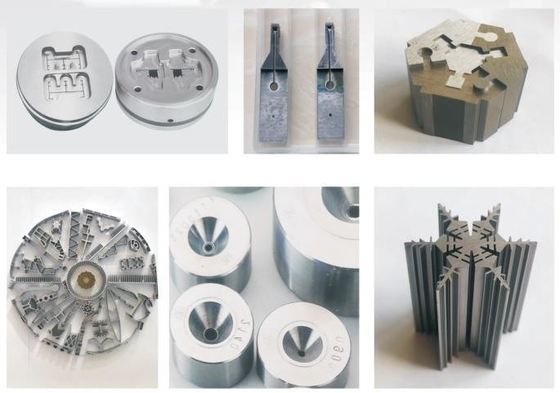

4.この機械は,高精度模具製造,形状のツール加工,硬加工材料,精密な複雑な部品の機械の分野で重要な役割を果たしています.
| 違う 違う | 記述 | ユニット | 仕様 |
| 1 | X,Y,Z軸の移動 | mm | 500*300*220 |
| 2 | U V 軸移動 (U V) | mm | 80×80 |
| 3 | 最大 工品の寸法 (L×W×H) | mm | 800*600*220 |
| 4 | マックス 作業部品の重量 | 体重 | 350 |
| 5 | マックス 切断速度 | mm2/分 | 200 |
| 6 | 切断精度 | mm | ±0003 |
| 7 | 表面の荒さ | μm | ラ0.4-0.45 |
| 8 | X Y フィードレート | mm/min | 800 |
| 9 | モーターシステム | 軸 | X,Y軸の線形モーター U,V,Z軸のACサーボモーター |
| 10 | マックス パワー | kw | 11 |
| 11 | ワイヤー電極直径 | mm | Φ0.15~Φ0.3 (Φ0.25) |
| 12 | ワイヤの最大出力速度 | mm/秒 | 300 |
| 13 | 線圧 | gf | 300~2500 |
| 14 | トーパー/ワークピースの高さ | mm/秒 | ±17°/80mm (広角ノズル,DA+DB=15mm) |
| 15 | フィルタリング容量 |
L について | 650 |
| 16 | フィルタリング方法 |
紙 | |
| 17 | イオン樹脂フィルター |
L について | 12 |
| 18 | 水質管理 |
オート | |
| 19 | 液体の温度制御 | オート | |
| 20 | ループモード | パワー MOSFET トランジスタ | |
| 21 | 最大出力電流 (A) | 25 | |
| 22 | 尺寸 (L×W×H) | mm | 2200*2650*2200 |
| 23 | 純重量 (電源箱と水道システムを含む) | 体重 | 2800 |
| 違う 違う | 記述 | Qty | ユニット |
| 1 | 機体 | 1 | セット |
| 2 | 紙フィルター | 2 | pc |
| 3 | ダイヤのガイド (0.26mm) | 2 | pc |
| 4 | 水面カバー | 2 | pc |
| 5 | 導電ブロック | 2 | pc |
| 6 | ダイヤのガイドは,ジグを取り除く | 1 | セット |
| 7 | 銅線 | Ø0.25mm | 5kg |
| 8 | 道具 | 4 | pc |
| 9 | スパーク垂直修正ブロック | 1 | pc |
| 10 | 樹脂 | 3L | 1 |
| 11 | 電圧調節器 | 1 | pc |
| 12 | 格子レギュラー | 1 | pc |
| 13 | 水冷却機 | 1 | セット |
