詳細情報 |
|||
| モデルNO: | EDM1260H | 数値制御: | CNC/MNC |
|---|---|---|---|
| 処理精度: | Ra 0.2μm | 性能の分類: | 上限CNCの工作機械 |
| 条件: | 新しい | 輸送パッケージ: | 木製ケース |
| 仕様: | 2300*2640*2600 | 商標: | トスン |
| 原産地: | スズー | Hsコード: | 8456301090 |
| 供給の能力: | 1000PCS/Year | 販売後サービス: | そうだ |
| 保証: | 1 年 | 適用する: | メタル |
| プロセス使用法: | CNCの工作機械の金属形成 | 動き方法: | 線形制御 |
| 制御方法: | 開ループ制御 | カスタマイズ: | 利用可能 カスタマイズされた要求 |
製品の説明

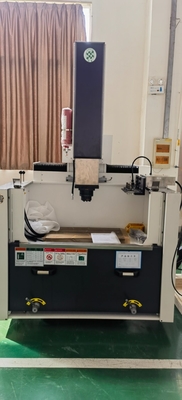

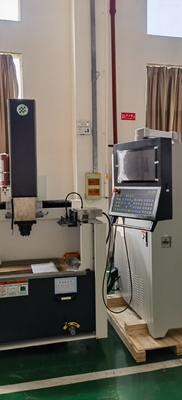

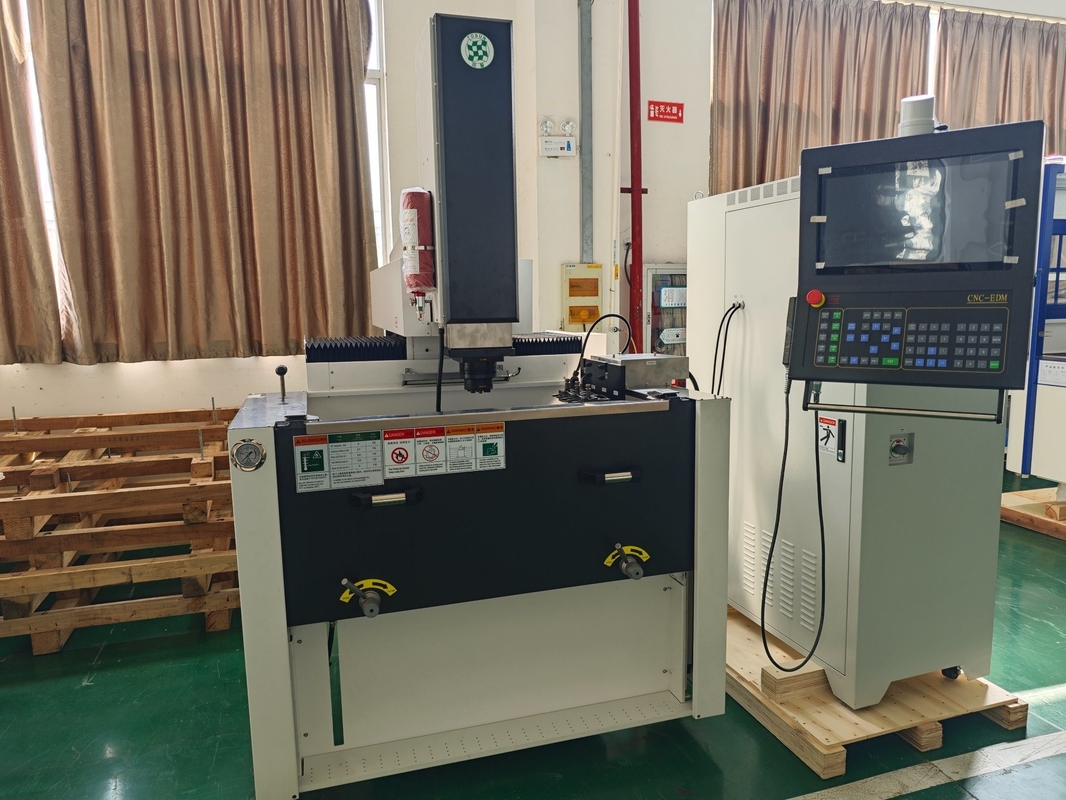

EDMは,EDMダイシンキングマシンとしても知られる.EDM加工の核心は,主に寸法精度,プロファイル精度,表面品質の要件に反映されています.先進的な加工技術を採用することで高精度模具部品のEDM処理を成功裏に完了することができます. マイクロコネクタ,ICプラスチックシール,携帯電話,CDボックスなど.
特徴:
1) 当社製のCNCEDM型ダイシンキングマシンは,高精度,高表面仕上げ,高速,安定した動作,少数の失敗の特徴を持っています.
2) 固い構造の高強度鋳鉄床で作られています.
3) この機械には鏡処理機能とZ軸NC処理機能があります.
4) 複雑な模具空洞と模具の曲った表面,精密機械部品,あらゆる種類の電導材料の加工に適しています.
| 違う 違う | 記述 | ユニット | 仕様 |
| 1 | 作業台の大きさ (L×W) | mm | 900×600 |
| 2 | 3軸移動 (X×Y×Z) | mm | 600×500×350 |
| 3 | 作業タンクの内面寸法 | mm | 1600×1000×500 |
| 4 | Dはta はnceB についてetween電極と作業可能 | mm | 400~750 |
| 5 | 最大電極重量 | 体重 | 100 |
| 6 | 作業部品の最大重量 | 体重 | 2000 |
| 7 | 最大作業電流 | A について | 50 |
| 8 | 最大処理速度 | mm3/分 | ≥500 |
| 9 | 表面の荒さ | μm | ラ≤0.2 |
| 10 | 最低電極磨損率 | % | 0.1 |
| 11 | 位置付け精度 | mm | 0.012 |
| 12 | 繰り返し位置付けの精度 | mm | 0.006 |
| 13 | 制御軸の最小数 | 3 | |
| 14 | 軸の解像度 | μm | 0.4 |
| 15 | 最小駆動装置 | μm | 1 |

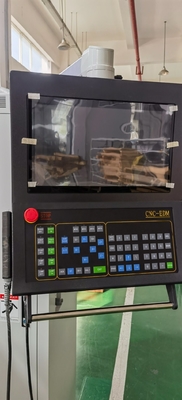

| 16 | ディスプレイシステム | 15``LCD-TFT | |
| 17 | 電源 | AC 380V 3P 50HZ | |
| 18 | 機械の寸法 | mm | 2300×2640 ×2600 |
| 19 | 機械の重量 | 体重 | 3500 |
| 20 | 挿入する | 直線,弧,螺旋線,竹の穴 | |
| 22 | シャフト補償 | 誤り補償 逆反応補償 | |
| 23 | リモコンボックス (手動ボックス) | 標準点移動 (多段階切換) と補助A0-A3 | |
| 24 | I/Oインターフェース | USB,RS232 |
