詳細情報 |
|||
モデルNO: | VMC1160 | 数値制御: | CNC/MNC |
---|---|---|---|
処理精度: | 0.01~0.02 (mm) | 性能の分類: | 経済的なCNCの工作機械 |
条件: | 新しい | 輸送パッケージ: | 木製ケース |
仕様: | 3100×2500×2800mm | 商標: | トスン |
原産地: | 中国 | Hsコード: | 8457101000 |
供給の能力: | 1000PCS/Year | 販売後サービス: | オンライン ビデオ サポート |
保証: | 1 年 | 適用する: | メタル |
プロセス使用法: | 金属切断用CNC機械工具,CNC非従来の機械工具,金属形成用CNC機械工具 | 動き方法: | 線形制御 |
制御方法: | Semi-Closedループ制御 | カスタマイズ: | 利用可能 カスタマイズされた要求 |
製品の説明

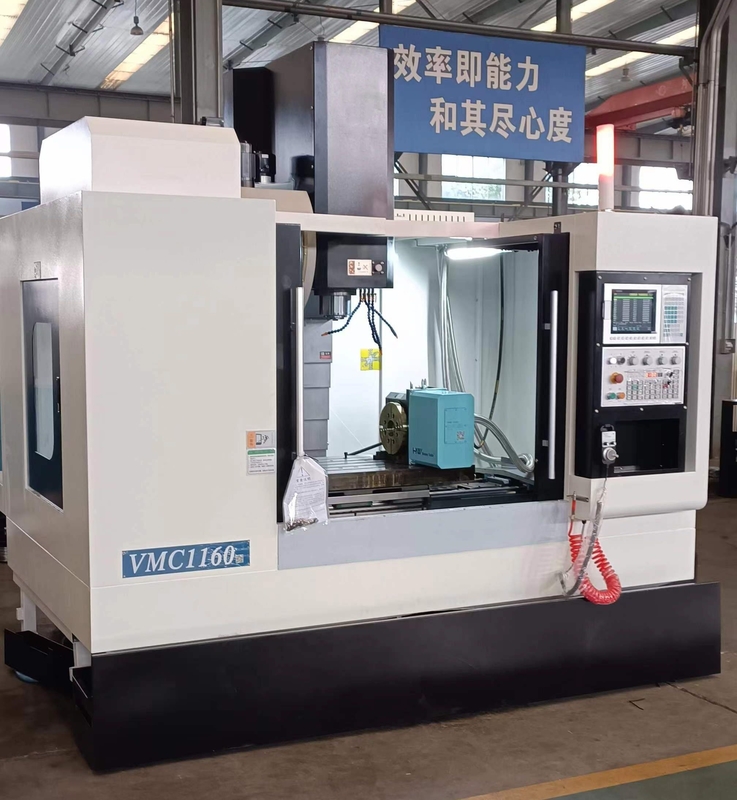

この製品は,X,Y,Z軸のサーボ直接制御を持つ半閉ループ垂直加工センターです.X,Y,Z軸はローラー線形ガイドです.ガイドレールは幅広く,幅が大きく,そしてコンパクトな構造を持つ. スピンドルは,同期ベルトを通してサーボモーターによって駆動されます.それは,ディスク,プレート,シェル,キャム,および模具などの様々な複雑な部品の1回 clampingを実現することができます.掘削などの様々なプロセスを完了することができます, 磨き,掘削,拡張,リミング,そして硬いタップ. それは,複数の品種と小規模な製品の大量生産に適しています.複雑な高精密部品の加工に対応できる特殊部品の加工要件を満たすために4番目の回転軸を装備することができます.
機械の構成
1. CNCシステム: Mitsubishi M80;
2. 台湾 スピンドルユニット BT40
3サーボスピンドルモーター:モーターパワー11KW
4台湾 (オカダ) BT40-32 ディスクツールマガジン
5X/Y/Z 三軸ローラー線形ガイド (45/45/45)
6動いている手脈
7手持ちのエアガン
8. Z軸の固いタップ
9集中自動オイル潤滑
10外部冷却システム (冷却管,チップトレイ,冷却箱,冷却ポンプを含む)
11. 手動で後部チップを外す
12外部空気冷却
13完全に保護された金属板の外側のシールドと内部のスクリューとガイドレールのシールド
14調節ホーン
15作業用照明
16警告ライト
特徴

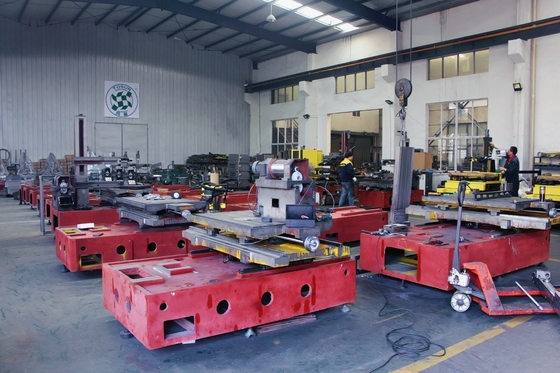

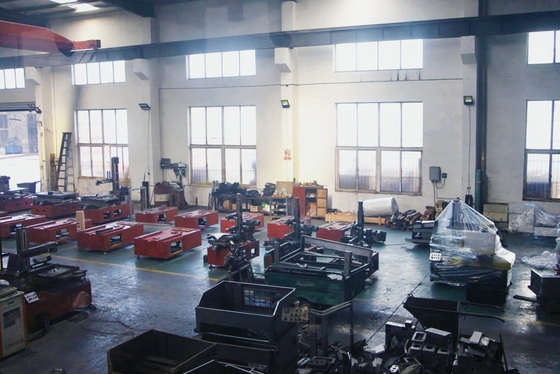

- ベース,スライドシート,ワークベンチ,コラム,スピンドルボックスなど主な基本部品はHT300鋳鉄で作られています.ベースとスライドシートは箱型の構造物です.そして,コンパクトで合理的な対称性のある肋骨構造は高硬さを保証します.折りたたみ抵抗と衝撃吸収性.A型ブリッジスパンコラムと内部グリッド型肋骨は,強いZ軸切削時の硬さと精度を効果的に確保します.基本部品は樹脂砂で作られ,老化処理を受けています機械の長期的性能の安定性を保証する.
- X,Y,Z軸は全て線形ローラーガイドを使用し,自動強制潤滑と組み合わせて,フード運動の摩擦抵抗を軽減し,低速のクレイプを減らす.機械の精度と使用寿命を向上させる.
- Z方向駆動モーターは,高トルク駆動を採用し,オフパワーブレーキ装置を搭載している.
- X,Y,Zの3つの方向のフィードは,高速で静かなボールスクリューを採用します. 駆動モーターは,弾性カップリングを通じてスクリューに直接接続されています.そして,フィードサーボモーターは,逆反応なしに,直接高精度ボールスクリューに電力を送信します機械の位置付け精度と同期を保証する
- 高速,高精度,高硬度スピンドルユニットを採用し,強い軸性および半径性負荷容量を持ち,最大速度は12000rpmに達する.
- スピンドルが道具を放出すると中央高圧ガスは,迅速にツールクランプの精度と寿命を確保するために,スピンドルの内部のコーンをきれいにするために使用されます;
- X,Yの3つの方向に回転します.とZは,すべて完全に閉ざされた保護装置を採用し,スクリューとガイドレールの清潔さとトランスミッションと動きの精度と機械ツールの寿命を保証します;
- 機械は,操作が簡単で安全で信頼性の高い完全保護構造を採用する.
- 信頼性の高い集中式自動潤滑装置を使用して,機械ツールの各潤滑点を間歇的かつ定量的に自動的に潤滑する.そして,潤滑時間は,作業条件に応じて調整することができます;
- 台湾のプロメーカーが製造する32台のディスクツールマガジンを採用し,正確なツール交換,短時間,高効率,高い信頼性の利点があります.ツール・マガジン・ムーブメントはダムリング構造を持っています,移動中に衝撃を軽減し,ツールマガジン使用を保証することができます 長寿命; 空気駆動,使いやすい, 最短のツール変更経路;
- 機械ツールの操作システムは,エルゴノミクス原理を採用している.操作箱は独立して設計され,自律回転することができ,操作が容易である.
ポイント | ユニット | 記述 | ||
スピンドル | ベルトスピンドル仕様 | BT2 医療法 | ||
ツールハンドル ニット 標準 | GB/T10944.3-JF40-45 | |||
スピード | r/min | 12000 | ||
スピンドル末面と作業台 | mm | 120-720 | ||
スピンドルの中心から列 | mm | 710 | ||
作業台 | 作業台のサイズ | mm | 1200×600 | |
Tスロット番号,幅,間隔 | mm | 5−18×100 | ||
マックス 荷重 | 体重 | 800 | ||
ガイドレール | ガイドレールの種類 | X,Y,Z軸のローラー線形ガイド | ||
X,Y,Z軸のガイドレールの幅 | mm | 45/45/45 | ||
ローラーガイドスクリュー | X軸 | mm | φ40×12 | |
Y軸 | mm | φ40×12 | ||
Z軸 | mm | φ40×12 | ||
旅行 | X軸 | mm | 1100 | |
Y軸 | mm | 600 | ||
Z軸 | mm | 600 | ||
高速移動速度 | X軸 | m/min | 32 | |
Y軸 | m/min | 32 | ||
Z軸 | m/min | 24 | ||
切断速度 | m/min | 1〜10000 | ||
サーボモーター | スピンドルモーターの電源 | クワット | 11KW | |
X軸,Y軸のモーターパワー | クワット | 2.9/29 | ||
Z軸モーター電源 | クワット | 4.4 | ||
道具(オカダ) | 最大ツール直径 (隣接/ゼロ) | mm | φ80/φ150 | |
最大 ツール 長さ | mm | 300 | ||
ツール最大重量 | 体重 | 8 | ||
種類と番号 | BT2 石油 | |||
ツール交換速度 (ツールからツールへ) | S | 2.5 | ||
冷却 | 冷却ポンプの電力 | W | 450 | |
冷却ポンプ流量 | L/分 | 33 | ||
冷蔵庫の容量 | L について | 350 | ||
スムージングタイプ | オートマティック | |||
X,Y,Z 軸の位置付け精度 | mm | 0.016/0.012/0.012 | ||
X,Y,Z軸の繰り返し精度 | mm | 0.01/0.006/0006 | ||
パワー | AC電圧 | V | 3~380±10% | |
頻度 | Hz | 50±10% | ||
総電力消費量 | KVA | 25 | ||
総気圧 | MPa | 0.5-0 だった7 | ||
機械の重量 | 体重 | 6800 | ||
機械のサイズ(L×W×H) | mm | 3100×2500×2800mm |
機械の構成
1. CNCシステム: Mitsubishi M80;
2. 台湾 スピンドルユニット BT40
3サーボスピンドルモーター:モーターパワー11KW
4台湾 (オカダ) BT40-32 ディスクツールマガジン
5X/Y/Z 三軸ローラー線形ガイド (45/45/45)
6動いている手脈
7手持ちのエアガン
8. Z軸の固いタップ
9集中自動オイル潤滑
10外部冷却システム (冷却管,チップトレイ,冷却箱,冷却ポンプを含む)
11. 手動で後部チップを外す
12外部空気冷却
13完全に保護された金属板の外側のシールドと内部のスクリューとガイドレールのシールド
14調節ホーン
15作業用照明
16警告ライト
