詳細情報 |
|||
| モデルNO: | TH6363D | 数値制御: | CNC/MNC |
|---|---|---|---|
| 処理精度: | 0.01~0.02 (mm) | 性能の分類: | 上限CNCの工作機械 |
| 条件: | 新しい | 輸送パッケージ: | 木製ケース |
| 仕様: | 3000×4200×3500mm | 商標: | トスン |
| 原産地: | 中国 | Hsコード: | 8457102000 |
| 供給の能力: | 1000PCS/Year | 販売後サービス: | オンライン ビデオ サポート |
| 保証: | 1 年 | 適用する: | メタル |
| プロセス使用法: | 金属切断用CNC機械工具,CNC非従来の機械工具,金属形成用CNC機械工具 | 動き方法: | 輪郭制御 |
| 制御方法: | 閉ループ制御 | カスタマイズ: | 利用可能 カスタマイズされた要求 |
製品の説明

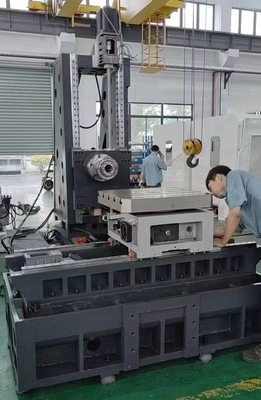

TH6363Dは,大規模な移動柱水平加工センターです. それはメカトロニクス設計を採用します. 機械全体のレイアウトは合理的で,外見は新鮮で寛大です.操作機能が完了しました便利でシンプルで信頼できます
機械にはCNC回転テーブルが装備されており,同時に様々な箱,殻,模具,その他の複雑な部品を固定することができます.掘削などの部品の複数の表面の粗い加工と仕上げを自動的に完了することができます高効率,高精度,高信頼性で掘削,フレーズ,リミング,タッピング.また,傾斜平面,曲がった表面の加工を実現することができます.
この機械ツールは,大型および中規模の箱,プレート,ディスク,シェルなどの複数の種類の複雑な部品の加工に適しています.それは広く自動車部品,模具,バルブ,エンジニアリング機械航空宇宙および他の産業における機械加工.
機械の構成
1FANUC 0i- MF1 制御システム
2. CNC回転台 630×630 最低分角 1°
3. ディスク型ツールマガジンBT50#-24;
4ベルト型BT50スピンドル,速度50~4000rpm (ベルト減速1:2)
5サーボスピンドルモーター:電力は15/18.5Kw (95.5N.M);
6X,Y,Z軸のための重用ローラー線形ガイド
7X,Y,Z軸の精密螺旋台灣製
83軸のガイドレール保護システム
9断続的な自動潤滑システム
10外部冷却システム (冷却パイプ,チップ収集トレイ,冷却箱,チップ収集トラック,冷却ポンプを含む)
11. パネウマティック・システム
12スピンドルボックス自動バランスシステム
13液圧システム
14自動チップ除去システム
15作業灯と警告灯
16外部防御と半保護
17機械の調節ホーン
18添付物と書類
機械にはCNC回転テーブルが装備されており,同時に様々な箱,殻,模具,その他の複雑な部品を固定することができます.掘削などの部品の複数の表面の粗い加工と仕上げを自動的に完了することができます高効率,高精度,高信頼性で掘削,フレーズ,リミング,タッピング.また,傾斜平面,曲がった表面の加工を実現することができます.
この機械ツールは,大型および中規模の箱,プレート,ディスク,シェルなどの複数の種類の複雑な部品の加工に適しています.それは広く自動車部品,模具,バルブ,エンジニアリング機械航空宇宙および他の産業における機械加工.
特徴
- 機械の全体的な配置は,安定して信頼性の高い3点の支柱を持つ逆向きの"T"形構造を採用します.そして作業台は左と右に動きます高い硬さ,高い安定性,高い信頼性があります.

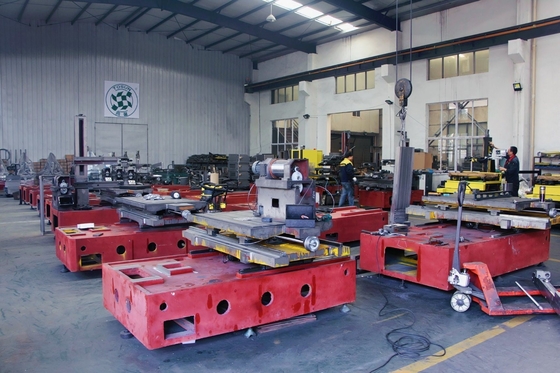

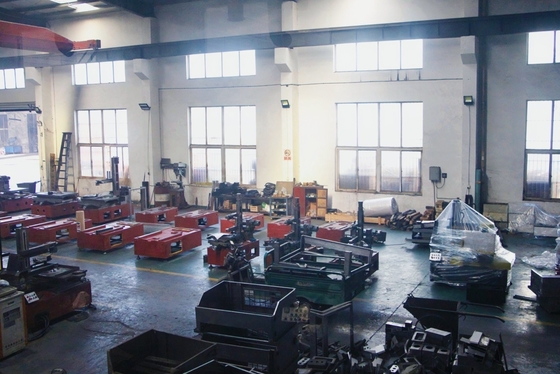

- ベース,スライド,コラム,スピンドルボックス,機械ツールの基礎の他の大きな部分は高硬度鋳鉄構造でできています.適正な強化配置で,鋳造物が歪みに強い耐性を持つことを保証する樹脂砂技術を用いて鋳造され,老化処理を受け,機械の性能の安定性を保証します.
- スピンドルボックスは,垂直方向 (Y方向) でフィード運動を完了するために,柱を上下に回転させ,柱は"ガントリー型"フレームインフレーム構造を採用する.スピンドルボックスは対称的な形に設計され,柱の中心に設置されています柱は水平平面の偏心力には耐えられない. わずかな扭曲変形,わずかな熱変形,高精度.スピンドルボックスには自動バランスシステムがあります機械ツールの高精度加工を保証するために,スピンダルボックスの自重を動的にバランスできます.
- X/Y/Z の 3 つの軸は,すべて大きなピッチ,高精度,高硬度ボールスクロールと重用ロール線形レールを使用しています.スクロールサポートは特別なスクロールベアリングとプレテンション構造を採用します.,高い負荷容量,高精度,急速な供給. 高速の動きと高速な動きは,精度と硬さのバランスを兼ね備えています.
- 高速回転の要求を満たし,非常に回転台の放射性負荷容量を改善します.作業台の動的,静的硬さ,動作安定性を高める.
- X,Y,Zの3つの方向のフィードは,高速で静かなボールスクリューを採用します. 駆動モーターは,弾性カップリングを通じてスクリューに直接接続されています.そして,フィードサーボモーターは,逆反応なしに,直接高精度ボールスクリューに電力を送信します機械の位置付け精度と同期を保証する
- スピンドルは高硬度構造設計,BT50仕様を採用しています.
- 機械ツールは,作業部位と切削ツールを加工するために,スフィンダルの端面冷却方法を使用し,流量が高く,冷却効果が良好で,消費品コストを削減します.
- 機械ツールは,信頼できる,迅速かつ安定したツールの変更を保証する台湾24ディスク型操作ツールマガジンで装備されています. 最大ツール直径は,F120/Ф220に達することができます.道具の最大重量は18kgツールの角型棒 BT50は,他の機械ツールと共有することができます.

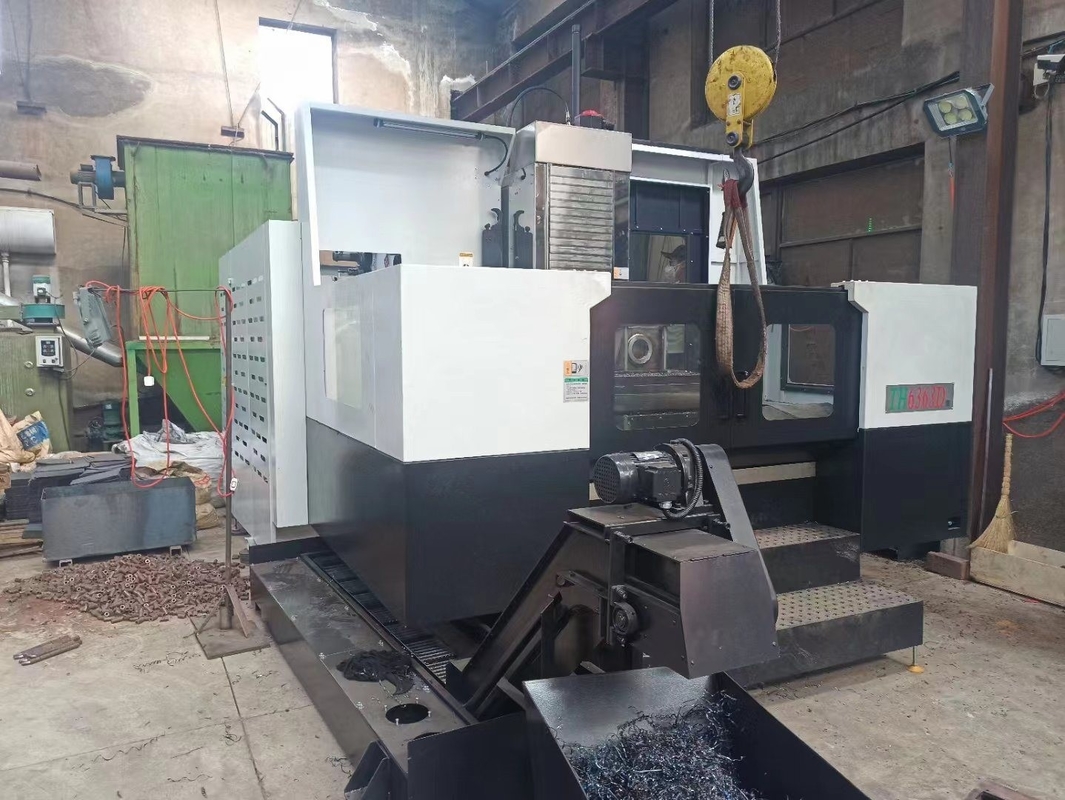

- 機械には自動チップコンベアシステムとチップ収集カーが装備されており,操作者の労働強度を大幅に削減し,作業効率を改善します.
- 機械ツールのメインシャフトベアリングとボールスクリューの両端のローリングサポートベアリングは,油脂で潤滑されます.
- 重荷ローラー線形レールとボールスクリューは,高度な薄油自動集中潤滑,定期的および定量的な自動間隔潤滑を使用し,安定して信頼性があります.
- X,Yの3つの方向に回転します.とZはすべてシールされ,スクリューとガイドレールの清潔さと機械ツールの送信と動きの精度を保証するために保護されています.
- 機械ツールのガイドレールの保護は,ステンレス鋼のガイドレールの特殊保護カバーを採用します.ガイドレールとスクリュースクリューの清潔性を効果的に確保し,ガイドレールとスクリュースクリューの使用寿命を維持する.

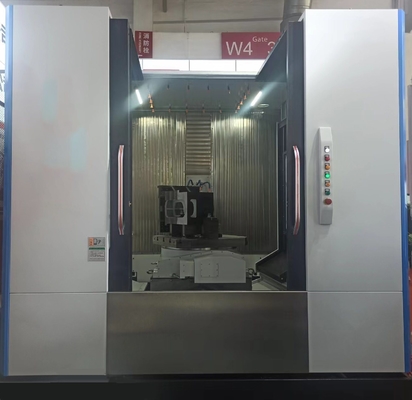

- 機械は,鉄のフィルリングや加工液が周りに噴出しないように,完全な保護を施して設計および製造されている.主な表面をカバーする保護の部分は,粉末コーティングの噴霧プロセスを採用,外見は美しくきれいです.
- 機械は,FANUC 0i MF1というCNC制御システムで装備されており,完全な信頼性のある相互ロック,安全保護,故障診断およびアラーム機能があります.RS232標準通信インターフェースを搭載していますDNC処理を実現できる 完全な機能,操作が簡単,安定して信頼性の高い精度
| ポイント | ユニット | 記述 | ||
| 作業台 | 作業台のサイズ | mm | 630×630 | |
| Tスロット | mm | 24 × M24 または 5-18 × 125 | ||
| マックス 荷重 | 体重 | 1200 | ||
| B軸の最小分角 | ° | 1 | ||
| 分割角の精度 | ′′ | 10 | ||
| 繰り返しの精度 | ′′ | ±2 | ||
| 作業台数 | 1 | |||
| 旅行 | X,Y,Z軸 | mm | 1050/800/900 | |
| スピンドルの中心から作業台表面 | mm | 80から880 | ||
| スピンドルの鼻から作業台の中心に | mm | 120〜1020 | ||
| スピンドル | 角型 | mm | BT2 医療機関 | |
| スピード | 体重 | 50~4000回転/分 (ベルト 1: 2 減速) | ||
| 飼料 | フード速度をカットする | m/min | 10000mm/min | |
| スピードフィード率 | m/min | X,Z: 24m/min; Y: 18m/min | ||
| X,Y,Z ミニ設定ユニット | mm | 0.001 | ||
| X,Y,Zのボールスクリュー | mm | X/Y:Φ40×12◎Z:Φ50×12 | ||
| X,Y,Zロールガイド | mm | X/Y:45Z: 55 | ||
| ツール誌 | 道具数 | 24 | ||
| 最大 ツール 直径 × 長さ | mm | フ120/フ220×350 | ||
| ツール最大重量 | 体重 | 18 | ||
| ツールホルダー | BT2 医療法 | |||
| ツール交換速度 (ツールからツールへ) | S | 2.5 | ||
| スムージングタイプ | スピンドルベアリングとスクリューサポートベアリング | 油脂 | ||
| ローラー線形レールとボールスクリュー | オートマティック | |||
| サーボモーター | スピンドルサーボモーター | クワット | 15/18. どうした?5KW | |
| X,Y,Z,B軸のサーボモーター | クワット | 3/3/3/1.4KW | ||
| スピンドル潤滑油循環モーター | 370W | |||
| 集中式潤滑エンジン | 12W | |||
| 液圧モーター | 2.25KW | |||
| 切断流体モーター | 0.73KW | |||
| シップコンベアモーター | 200W | |||
| ATCモーター | クワット | 0.373KW | ||
| 位置付け精度 | mm | 0.015 | ||
| 繰り返しの精度 | mm | 0.01 | ||
| パワー | AC電圧 | V | 3~380±10% | |
| 頻度 | Hz | 50±10% | ||
| 総電力消費量 | KVA | 45 | ||
| 総気圧 | MPa | 0.5-0 だった7 | ||
| 機械の重量 | T | 13 | ||
| 機械のサイズ(L×W×H) | mm | 3000×4200×3500 | ||
機械の構成
1FANUC 0i- MF1 制御システム
2. CNC回転台 630×630 最低分角 1°
3. ディスク型ツールマガジンBT50#-24;
4ベルト型BT50スピンドル,速度50~4000rpm (ベルト減速1:2)
5サーボスピンドルモーター:電力は15/18.5Kw (95.5N.M);
6X,Y,Z軸のための重用ローラー線形ガイド
7X,Y,Z軸の精密螺旋台灣製
83軸のガイドレール保護システム
9断続的な自動潤滑システム
10外部冷却システム (冷却パイプ,チップ収集トレイ,冷却箱,チップ収集トラック,冷却ポンプを含む)
11. パネウマティック・システム
12スピンドルボックス自動バランスシステム
13液圧システム
14自動チップ除去システム
15作業灯と警告灯
16外部防御と半保護
17機械の調節ホーン
18添付物と書類
