詳細情報 |
|||
| モデルNO: | SJ-46P | 付属品の処理: | チャックCNCの旋盤 |
|---|---|---|---|
| ガイド・レール: | 斜めガイドレール | ツールホルダー: | 単一用具のホールダーCNCの旋盤 |
| 電力源: | 電気 | コントロールモード: | CNC |
| オートマティックグレード: | オートマティック | モードの配置: | 床タイプ |
| 精度: | 高精度 | 条件: | 新しい |
| 輸送パッケージ: | 木製ケース | 仕様: | 2370×1850×2120mm |
| 商標: | トスン | 原産地: | スズー |
| Hsコード: | 8458990000 | 供給の能力: | 1000PCS/Year |
| パッケージのサイズ: | 2370.00cm * 1850.00cm * 2120.00cm | パッケージの総重量: | 3000.000kg |
| 販売後サービス: | そうだ | 保証: | 1 年 |
| タイプ: | 横の旋盤 | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| 送料: | 運送コストと 納品予定時間について | : | 初期支払 完全支払 |
| 通貨: | アメリカドル | リターン&リファンド: | 商品を受け取ってから30日以内にお金を返済することができます. |
製品の説明
- 機械は高品質の鋳鉄30度傾斜ベッド構造を採用し,強い屈曲と扭曲硬さを持っています.
- C3グレードのボールスクリューとNSK特殊ベアリングは,安定した位置付け加工精度を保証します.

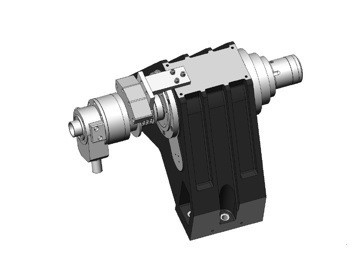

- スピンドルは,高精度P4レベル角接触球ベアリングを採用し,前面3つと後部2つの負荷設計の組み合わせにより,強度と精度を効果的に保証します.
- 台湾のPOSAサーボモーターと日本のFANUCサーボモーターを採用し,正確な位置付け,精度,速度を保証するフルパルス制御.それは,Csコンート軸や固いタッピングなどの機能に使用することができます.

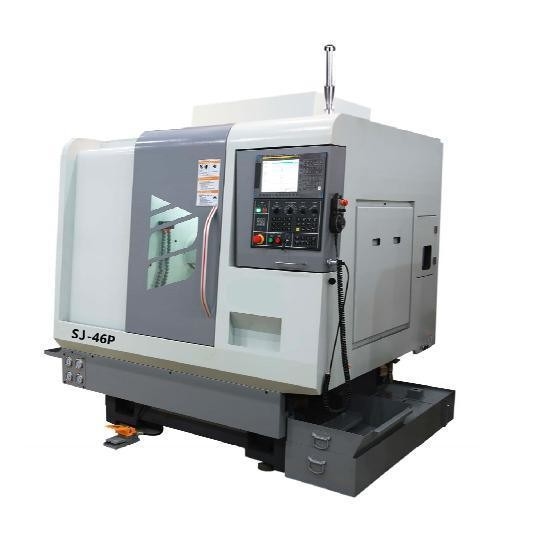

- SJ-46シリーズの回転・フレーシング複合型CNC回路を通過する棒材料の最大直径は Φ 45mmで,最大X軸移動は 550mmで,最大10つのツールが設置されています.
- スピンドルの最大回転直径は Φ 400mmで,ディスク部品を処理することができる.
- 高圧冷却装置,油浴フィッダー,自動チップコンベヤーなど,オプションの補助装置
| 違う 違う | 記述 | 仕様 |
| 1 | スピンドル速度 | 6000回転速 |
| 2 | スピンドル端型 | A2-5 |
| 3 | X軸サーボモーター (FANUC) | 1.8KW |
| 4 | Z軸のサーボモーター (FANUC) | 1.8KW |
| 5 | FANUC制御システム | FANUC Oi-TF プラス |
| 6 | 床の回転直径 | Φ450mm |
| 7 | スピンドル 透孔 直径 | Φ56mm |
| 8 | 横切りのバー | Φ45mm |
| 9 | 最大回転長さ | 250mm |
| 10 | 最大回転直径 (ディスク用) | Φ400mm |
| 11 | スピンドルの中心から作業台までの距離 | 75mm |
| 12 | X軸移動 | 1100mm |
| 13 | Z軸移動 | 350mm |
| 14 | X/Z 軸 急速供給 | 20〜24m/分 |

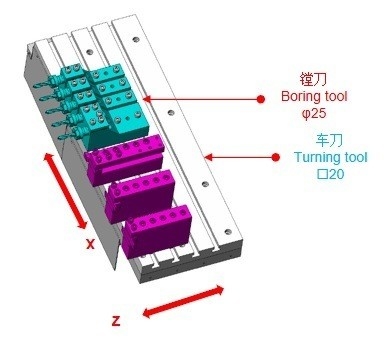

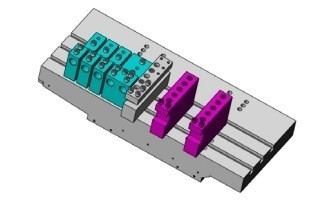

| 15 | 単孔掘り (ツールホルダー) | 1*Φ25(3個) |
| 16 | 二重穴穴掘り (ツールホルダー) | 2*Φ25(1pcs) |
| 17 | 単刀式チューリング (ツールホルダー) | 1*20(1pcs) |
| 18 | 二重ツールターニング (ツールホルダー) | 2*20(2pcs) |
| 19 | X/Z 軸の位置位置確認の精度 | 0.003mm |
| 20 | X/Z 軸の位置付け精度 | ±0.005mm |
| 21 | 機械の寸法 | 2370×1850×2120mm |
| 22 | 機械の重量 | 3000KG |
