詳細情報 |
|||
| モデルNO: | HX30 | 電力源: | 電気 |
|---|---|---|---|
| コントロールモード: | CNC | オートマティックグレード: | オートマティック |
| モードの配置: | 床タイプ | 精度: | 高精度 |
| 条件: | 新しい | 輸送パッケージ: | 木製ケース |
| 仕様: | 1600*1250*1680 | 商標: | トスン |
| 原産地: | スズー | Hsコード: | 8458990000 |
| 供給の能力: | 1000PCS/Year | 販売後サービス: | そうだ |
| 保証: | 1 年 | タイプ: | 横の旋盤 |
| 付属品の処理: | チャックCNCの旋盤 | ガイド・レール: | 横のガイド・レール |
| ツールホルダー: | 単一用具のホールダーCNCの旋盤 | カスタマイズ: | 利用可能 カスタマイズされた要求 |

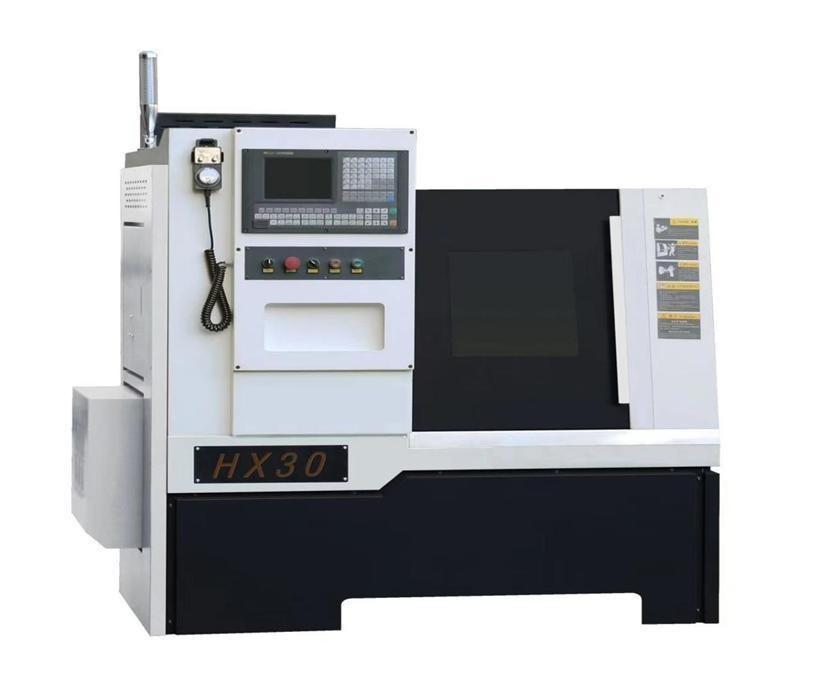

製品の説明
- 主体は高品質の鋳鉄で作られています. 先進的な有限元素分析技術により,設計構造は合理的で,レイアウトは最適化されています.そして二次的な老化治療の後機械の長期加工安定性を保証することができます.

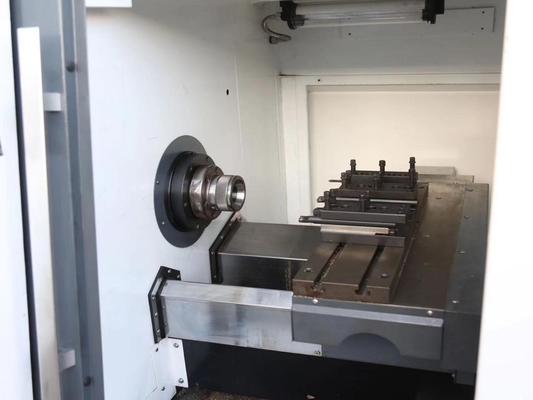

- 両軸は精密なボールスクロールを採用し,科学的な前伸縮組立技術と組み合わせ,小さな熱変形と高い伝送精度を保証します.
- スクロールサポートは有名なブランドの精密ベアリングを使用します高精度ロックナッツは,スクリューのサポートとロック精度を向上させ,さらに機械ツールの加工精度を向上させるために使用されます..
- An automatic centralized lubrication system is adopted to lubricate moving parts such as screws and guide rails through set oil injection intervals and oil injection times to ensure the normal use accuracy and service life of the machine tool.
- メインシャフトベアリングは,高精度,高負荷容量,高速の最適化された組み合わせを得ることができる高精度角接触球ベアリングを採用し,耐久性があります.また,輸入スピンドルベアリングと強力なメインサーボモーターを装備することができます動作のスムーズさと高精度を保証します
- 一部型鋳造型一部型回路,高精度大型線形導体,広範囲のレイアウト,安定した構造,強い硬さ,良質な精度維持.
| ポイント | ユニット | 記述 | |
| 機械加工能力 | 最大 ベッドのスイング直径 | mm | 320 |
| 最大 作業長さ | mm | 300 | |
| マックス 作業直径 | mm | 86 | |
| X/Z軸移動 | mm | 280/300 | |
| X/Z軸のサーボモーター | Nm | 4/4 (シンテック) | |
| X/Z軸の高速横断速度 | m/min | 24/24 | |
| 精度 | メインスピンドル | mm | 0.003 |
| 繰り返し可能な位置位置の精度 | mm | 0.003 | |
| スピンドル | スピンドルの鼻の角型 | mm | A2-4 |
| マックス.バー直径を通して | mm | 25 | |
| スピンドルの穴 | mm | Φ25 | |
| スピンドルモーターの電源 | kw | 5.5 | |
| スピンドル速度 | rmp | 5000 | |
| ツール | 道具数 | pc | 8 |
| スクエア・ツール・ホルダー | mm | 16×16 | |
| 丸い穴のナイフ | mm | Φ20 | |
| 冷却液タンクモーター | w | 250 | |
| 水力発電所電源 | kw | 1.5 | |
| パワー | v/ph/hz | 380/3/50 | |
| 機械のサイズ(L×W×H) | mm | 1600*1250*1680 | |
| 機械の重量 | 体重 | 1100 | |
| 名前 | ブランド |
| Syntec 6TA サーボシステム | 台湾シンテック |
| X/Z サーボモーター | |
| X/Z サーボドライブ | |
| 電気用アクセサリー | ドイツのブランド |
| スピンドル | 中国ブランド |
| スピンドルベアリング | CSC |
| ローラースクリュー | 日本 THK |
| ボール線形レール | 日本 THK |
