詳細情報 |
|||
| モデルNO: | TC205 | 処理精度: | 0.01~0.02 (mm) |
|---|---|---|---|
| 性能の分類: | 上限CNCの工作機械 | 条件: | 新しい |
| 輸送パッケージ: | 木製ケース | 仕様: | 2450*1350*1850 |
| 商標: | トスン | 原産地: | スズー |
| Hsコード: | 8458190000 | 供給の能力: | 500pcs/year |
| 販売後サービス: | そうだ | 保証: | 1 年 |
| 適用する: | メタル | 動き方法: | 線形制御 |
| 制御方法: | Semi-Closedループ制御 | 数値制御: | CNC/MNC |
| カスタマイズ: | 利用可能 カスタマイズされた要求 | ||
製品の説明
- 各軸は輸入された高精度線形ガイド,ボールスクリュー,精度ベアリングを使用します
- 高速で高精密な機械加工を実現する
- ガイドブッシュと非ガイドブッシュモードの間の柔軟な切り替えにより,異なる加工技術のニーズを満たします.
- ガス密封構造,油やスラッグ防止,使用寿命と安定性を向上させる鍵となる部品
- 高トルクモーター,高硬さと強度軸スライドとツールホルダー,大きな切断容量と高加工効率の要件を満たす.
- 高度なスケーラビリティ,異なるツール数量とプロセスにマッチし,コスト効率が高くなります.

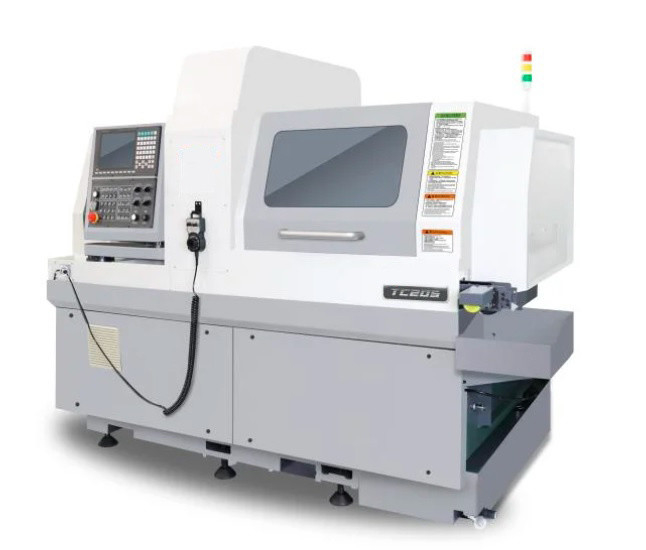

| モデル | TC205 | |
| 5軸,二重スピンドル | ||
| NCシステム | SYNTEC 220TB | |
| ローター名乗電量 | kw | 15 |
| 最大加工直径 | mm | φ20 |
| 最大加工長さ (一回制) ガイドブッシュ | mm | 230 |
| 最大加工長さ (一回制) ガイドではない灌木 | mm | 2D |
| メインスピンドル電源 | kw | 2.2/37 |
| サブスピンドル電源 | kw | 2.2/37 |
| メインスピンドル最大 穴のダイア | mm | φ27 |
| メイン/サブスピンドル回転速度 | rpm | 10000/10000 |
| サブスピンドル最大クランプダイア | mm | φ20 |
| 穴のダイアを通るサブスピンドル最大 | mm | φ27 |
| スピードアップ | m/min | 18 ((X1) 24 ((X2/Y1/Z1/Z2) |
| フードモーターパワー | kw | 1 |
| 電力容量 | クワ | 15 |
| 空気圧装置 | マッパ | 0.6 |
| 体重 | 体重 | 3500 |
| 寸法 L*W*H | mm | 2450*1350*1850 |

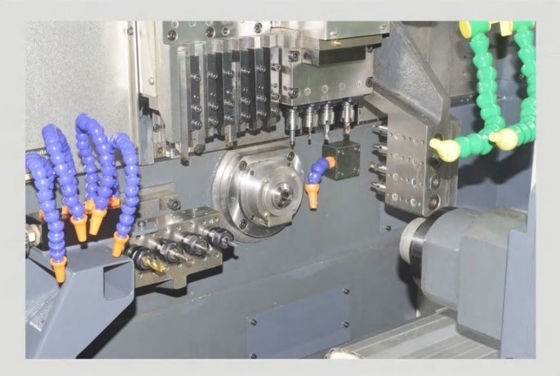

ツール構成
| 主なスフィンダルツール | サブスペンドルツール | |||

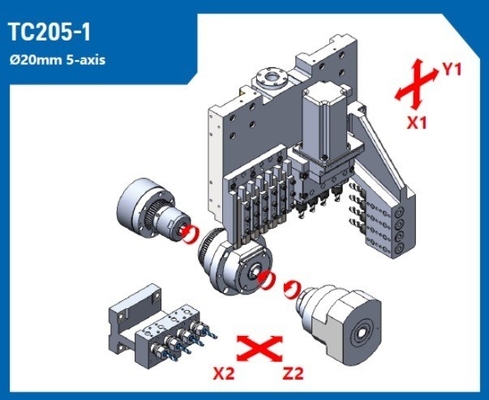

| TC205-1 | OD ターニングツール | 6 ×#12mm | 端面固定ツール | 4 x ER16 |
| クロスライブツール | 4 x ER16 | |||
| 端面固定ツール | 4 x ER16 | |||

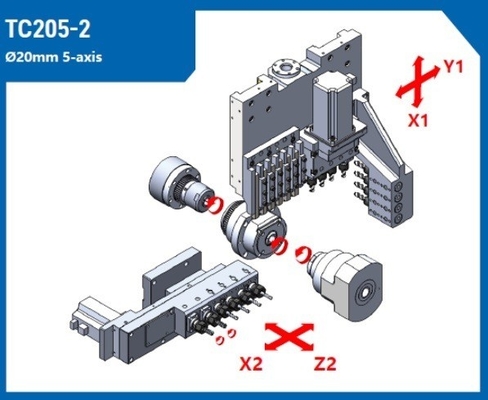

| TC205-2 | OD ターニングツール | 6 ×#12mm | 端面固定ツール | 4 x ER16 |
| クロスライブツール | 4 x ER16 | エンドフェイスライブツール | 2 x ER16 | |
| 端面固定ツール | 4 x ER16 | |||

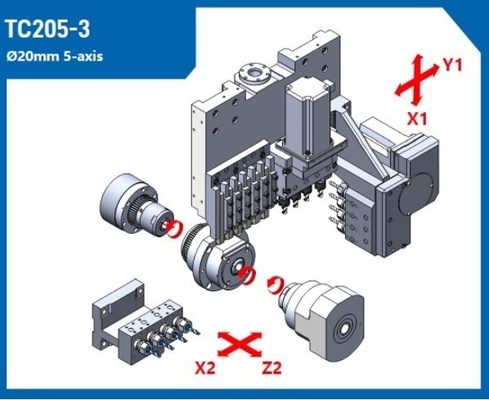

| TC205-3 | OD ターニングツール | 6 ×#12mm | 端面固定ツール | 4 x ER16 |
| クロスライブツール | 4 x ER16 | |||
| 端面固定ツール | 4 x ER16 | |||
| エンドフェイスライブツール | 3 x ER16 | |||

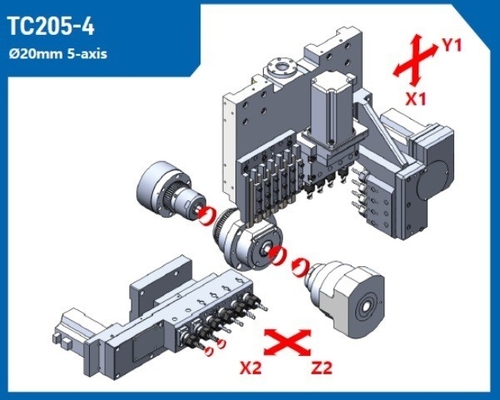

| TC205-4 | OD ターニングツール | 6 x #12mm | 端面固定ツール | 4 x ER16 |
| クロスライブツール | 4 x ER16 | |||
| 端面固定ツール | 4 x ER16 | エンドフェイスライブツール | 2 x ER16 | |
| エンドフェイスライブツール | 3 x ER16 | |||
ツールパラメータ
| 掘り切るダイア | トップリング/スレッドリング | 回転速度 | パワー | |
| クロスライブツール | φ10mm | M6mm | 5500回転/分 | 1kw |
| 端面固定ツール (メインスピンドル) | φ10mm | M8mm | ||
| 端面の生動ツール (メインスピンドル) | φ10mm | M6mm | 5500回転/分 | 0.75kw |
| 端面固定ツール (サブスペンドル) | φ10mm | M8mm | ||
| 端面の生動ツール (サブスペンドル) | φ10mm | M6mm | 5500回転/分 | 1kw |
