詳細情報 |
|||
| モデルNO: | SJ-46YD | 付属品の処理: | チャックCNCの旋盤 |
|---|---|---|---|
| ガイド・レール: | 斜めガイドレール | ツールホルダー: | 単一用具のホールダーCNCの旋盤 |
| 電力源: | 電気 | コントロールモード: | CNC |
| オートマティックグレード: | オートマティック | モードの配置: | 床タイプ |
| 精度: | 高精度 | 条件: | 新しい |
| 輸送パッケージ: | 木製ケース | 仕様: | 2370×1850×2120mm |
| 商標: | トスン | 原産地: | スズー |
| Hsコード: | 8458990000 | 供給の能力: | 1000PCS/Year |
| パッケージのサイズ: | 2370.00cm * 1850.00cm * 2120.00cm | パッケージの総重量: | 3500.000kg |
| 販売後サービス: | そうだ | 保証: | 1 年 |
| タイプ: | 横の旋盤 | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| 送料: | 運送コストと 納品予定時間について | : | 初期支払 完全支払 |
| 通貨: | アメリカドル | リターン&リファンド: | 商品を受け取ってから30日以内にお金を返済することができます. |

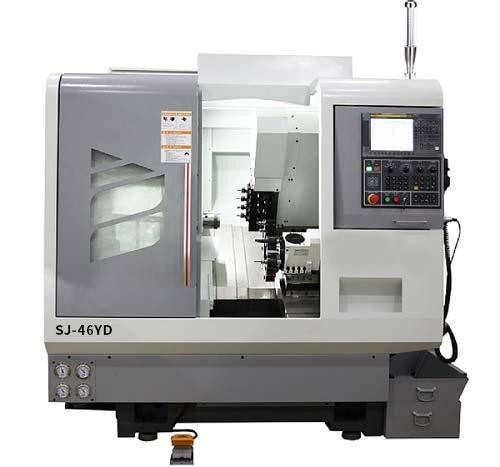

製品の説明
- 機械は高品質の鋳鉄30度傾斜ベッド構造を採用し,強い屈曲と扭曲硬さを持っています.
- C3グレードのボールスクリューとNSK特殊ベアリングは,安定した位置付け加工精度を保証します.
- スピンドルは,高精度P4レベル角接触球ベアリングを採用し,前面3つと後部2つの負荷設計の組み合わせにより,強度と精度を効果的に保証します.
- FANUCサーボモーターを採用し,正確な位置付け,正確な位置付け,迅速な位置付けのためにフルパルス制御を備えています.Cのコンート軸や硬式タッピングなどの機能に使用できます.

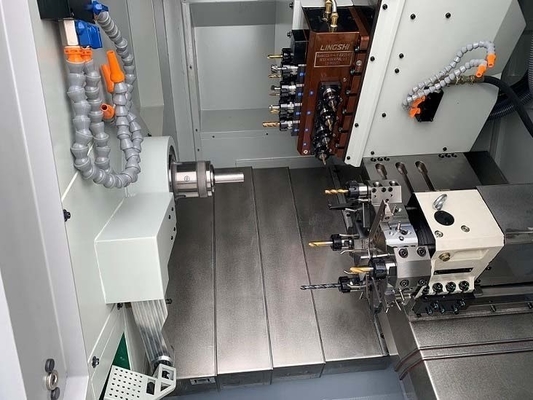

- Y軸に8つの電源頭 (端面に4個,横面に4個) と端面に4つの固定ツールホルダー.ターニングなどの複雑な作業部品の加工を実現することができます.フレッシング,掘削,タッピングは1つのクランププロセスで完了することができ,二次加工によるエラーと損失を削減します.
- 最大横切りの直径は Φ 45mmで,最大X軸移動は 550mmで,多くのツールがあります.
- SC-46YDは8駅の塔を装備し,ツール配置または深洞穴ドリルも装備することができる.
- スピンドルの最大回転直径 Φ 240mm,ディスク部品を処理することができる.
- 高圧冷却装置,油浴フィッダー,自動チップコンベヤーなど,オプションの補助装置
| 記述 | 仕様 |
| スピンドル速度 | 6000回転速 |
| スピンドル端型 | ANSI A2-5 |
| X軸のサーボモーター | 1.8KW |
| Y軸サーボモーター | 1.2KW |
| Z軸のサーボモーター | 1.8KW |
| 活気ヘッドサーボモーター | 1.8KW |
| FANUC制御システム | FANUC Oi-TF プラス |
| 床の回転直径 | Φ240mm |
| スピンドル 透孔 直径 | Φ56mm |
| 横切りのバー | Φ45mm |
| 最大処理長さ | 150mm |
| 最大処理直径 (ディスク用) | Φ150mm |
| スピンドルの中心から作業台までの距離 | 75mm |
| X軸移動 | 1100mm |
| Y軸移動 | 240mm |
| Z軸移動 | 350mm |
| X/Z 軸 急速供給 | 24m/min |
| Y 軸 速食 | 24m/min |
| X/Y/Z軸の位置位置確認の精度 | 0.003mm |
| X/Y/Z軸の位置位置の精度 | 0.005mm |
| 活気ヘッドツール | 12*ER25 |
| リアルヘッド速度 | 3000回転/分 |
| 最大掘削直径 | Φ10mm |
| 最大タップ直径 | M8 (鋼) / M810 (銅とアルミ) |
| 最大 設置された道具 | 21個 |
| 塔 | 八駅の塔 |
| 機械の寸法 | 2370×1850×2120mm |
| 機械の重量 | 3500KG |
